Remplissage motif rubans ondulés — extension Inkscape

Extension Inkscape 1.x qui remplit les formes sélectionnées d'un motif de tapisserie : un fond de traits verticaux traversé par des rubans en S, rangés en quinconce et penchant tour à tour à droite et à gauche, ce qui donne un effet de tressage. Le motif reproduit le modèle doc/patern.jpg ; il est découpé le long du contour de chaque forme, trous compris, et livré sous la forme d'un seul chemin sans remplissage, prêt pour la gravure, le traçage ou la découpe.

Sommaire

• Fonctionnalités
• Installation
• Utilisation
• Paramètres
• Structure du projet
• Développement

Fonctionnalités

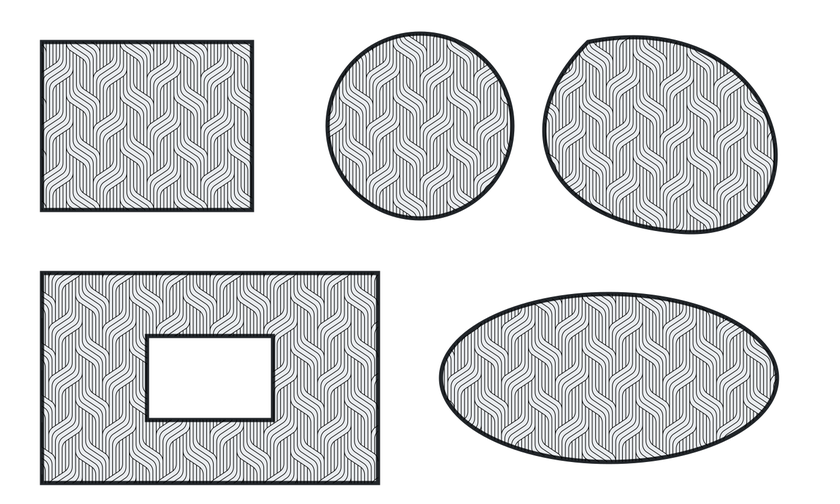

• Remplit rectangles, cercles, ellipses, polygones, chemins et groupes (toutes les formes d'un groupe sont remplies ensemble) ; les textes, images et clones sont ignorés (convertir un texte avec Chemin > Objet en chemin).
• Respecte les trous d'un chemin (règle pair-impair) et les transformations des formes et de leurs groupes parents.
• Motif entièrement réglable : pas des traits, nombre de traits par ruban, décalage, hauteur et rayon de l'onde, quinconce, rotation.
• Origine du motif au centre de chaque forme, ou à l'origine du document pour un motif continu d'une forme à l'autre.
• SVG propre : un groupe par forme, contenant un seul chemin ; les traits qui se suivent sont soudés en tracés continus.
• Rapide : une page A3 au pas de 1 mm (environ 110 000 points) se calcule en 3 secondes environ.
• Interface traduite en français et en anglais, selon la langue d'Inkscape (anglais pour toute autre langue).
• Script de déploiement et de désinstallation pour Windows.

Installation

Aucune dépendance externe : l'extension utilise inkex, fourni avec Inkscape.

Windows

Fermer Inkscape, puis dans PowerShell, depuis le dossier du projet :

.\deploy.ps1              # installe dans %APPDATA%\inkscape\extensions\wavyRibbonFill
.\deploy.ps1 -Uninstall   # désinstalle
.\deploy.ps1 -Force       # installe même si Inkscape est ouvert

Installation manuelle

Copier dans un sous-dossier du dossier des extensions utilisateur d'Inkscape :

• wavy_ribbon_fill.inx, wavy_ribbon_fill.py, wavy_ribbon_fill_core.py ;
• le dossier images/ (schéma de l'onglet « Aide ») ;
• le dossier locale/ (traductions compilées).

Système	Dossier des extensions
Windows	%APPDATA%\inkscape\extensions
Linux	~/.config/inkscape/extensions
macOS	~/Library/Application Support/org.inkscape.Inkscape/config/inkscape/extensions

Redémarrer Inkscape : les extensions ne sont lues qu'au démarrage.

Utilisation

1. Sélectionner une ou plusieurs formes fermées.
2. Ouvrir Extensions > AlexDesign > Remplissage motif rubans ondulés… (Wavy Ribbon Pattern Fill).
3. Régler le motif (onglet « Motif ») et son rendu (onglet « Remplissage ») ; cocher « Aperçu en direct » pour voir le résultat.
4. Valider avec Appliquer.

Chaque forme reçoit un groupe « Motif rubans ondulés », placé juste au-dessus d'elle, qui contient un seul chemin sans remplissage.

Conseils

• Motif trop dense ou trop lâche : changer le pas des traits ; tout le motif suit, les autres réglages étant comptés en pas.
• Rubans plus larges : augmenter le nombre de traits par ruban, et le pas des colonnes d'autant.
• Ondes plus douces : augmenter la hauteur d'onde et le rayon de virage (le rayon est limité à la moitié de la hauteur).
• Traits coupés entre deux rubans : les rubans se chevauchent ; augmenter le pas des colonnes ou le pas des rangées.
• Motif qui doit se raccorder entre plusieurs formes : choisir l'origine « Origine du document ».
• Message « demanderait plus de 3000 traits » : augmenter le pas des traits.

Paramètres

Paramètre	Défaut	Rôle
Pas des traits	2 mm	Distance entre deux traits voisins ; unité de toutes les autres dimensions du motif.
Unité	mm	Unité du pas et de l'épaisseur du trait (mm, cm, px, pt, in).
Traits par ruban	5	Nombre de traits d'un ruban ; sa largeur vaut (traits − 1) pas.
Décalage du ruban (pas)	6	Déplacement latéral d'un ruban le long de son onde (nombre entier de pas).
Hauteur d'onde (pas)	7	Hauteur sur laquelle un trait passe de sa position basse à sa position haute.
Rayon de virage (pas)	2,8	Rayon des deux virages d'une onde, limité à la moitié de la hauteur ; 0 = traits droits.
Décalage des traits (pas)	1	Décalage vertical d'un trait du ruban au suivant ; 0 resserre le ruban dans l'oblique.
Pas des colonnes (pas)	8	Décalage latéral d'une rangée de rubans à la suivante ; période = 2 pas de colonne.
Pas des rangées (pas)	7,75	Distance verticale d'une rangée à la suivante, qui penche de l'autre côté.
Rotation du motif (°)	0	Tourne le motif autour de son origine, sens horaire.
Origine du motif	Centre de chaque forme	Ou origine du document : motif continu d'une forme à l'autre.
Épaisseur du trait	0,25	Dans l'unité choisie.
Couleur du trait	noir	Couleur et opacité du chemin produit.
Conserver la forme d'origine	oui	Décocher pour ne garder que le motif.

Les valeurs par défaut reproduisent les proportions du modèle doc/patern.jpg.

Structure du projet

wavy_ribbon_fill.inx         Boîte de dialogue (textes source en anglais)
wavy_ribbon_fill.py          Couche inkex : sélection, unités, écriture SVG
wavy_ribbon_fill_core.py     Calcul du motif, sans inkex
i18n.py                      Chaîne de traduction (extract / update / compile)
po/                          Modèle .pot et catalogues en.po, fr.po
locale/                      Catalogues compilés .mo (déployés)
images/parameters_en.png     Schéma de l'onglet « Aide » (déployé)
doc/patern.jpg               Modèle du motif
docs/schema_parametres.py    Générateur du schéma (fr pour le README, en pour le dialogue)
docs/parametres.png          Schéma du README
docs/exemple.png             Exemple de résultat (README)
tests/data/shapes.svg        Formes d'exemple pour les tests de bout en bout
test_wavy_ribbon_fill.py     Tests pytest
deploy.ps1                   Déploiement / désinstallation Windows
site/                        Page de présentation (hors dépôt, publiée par site/deploy.ps1)

API du noyau (wavy_ribbon_fill_core.py)

Les contours sont des listes d'anneaux (listes de points, trous en pair-impair), dans le repère SVG (y vers le bas). shift, height, radius, stagger, columns et rows sont exprimés en nombre de pas.

Fonction	Rôle
fill_polylines(rings, spacing, lines, shift, height, radius, stagger, columns, rows, angle, origin)	Motif découpé par le contour, rotation comprise : liste de polylignes.
RibbonPattern(spacing, …, origin)	Géométrie du motif pour un jeu de réglages.
RibbonPattern.fill(rings)	Polylignes du motif (traits du fond et rubans) dans le contour.
RibbonPattern.pieces(bounds)	Rubans dont l'onde touche une boîte englobante.
RibbonPattern.piece_curves(piece)	Les traits d'un ruban, du bas vers le haut.
RibbonPattern.piece_region(piece, inset)	Polygone couvert par l'onde d'un ruban.
RibbonPattern.hidden_interval(piece, index)	Hauteur sur laquelle un trait du fond passe sous un ruban.
wave_profile(shift, height, radius, tolerance)	Profil en S d'un trait : arc, droite, arc.
EdgeIndex(rings) : inside(x, y), crossings(p, q), clip(polyline, keep_inside)	Découpe de polylignes par un contour.
join_polylines(polylines)	Soude les polylignes bout à bout et retire les points alignés.
subtract_intervals(intervals, holes)	Différence d'intervalles (traits du fond masqués).
rotate_points(points, angle, center), rings_bounds(rings)	Rotation (sens horaire à l'écran) et boîte englobante.
parse_color(value), polylines_to_d(polylines)	Couleur Inkscape → CSS et opacité ; polylignes → données d.

Développement

python -m venv .venv
.venv\Scripts\Activate.ps1
pip install pytest
python -m pytest -q

Sans inkex, les tests de bout en bout sont ignorés : 31 réussis, 9 ignorés. Avec inkex (celui d'Inkscape), 40 réussis :

pip install lxml tinycss2 cssselect2 cssselect
$env:PYTHONPATH = 'C:\Program Files\Inkscape\share\inkscape\extensions'
python -m pytest -q

Les tests couvrent le noyau (profil de l'onde, découpe, trous, périodicité, miroir, rotation, chevauchement des rubans, entrées vides ou invalides), l'extension de bout en bout (formes courbes, trous, groupe transformé, unités, couleur) et la cohérence entre le .inx, les arguments Python, le schéma et les traductions.

Traductions

Les textes source (.inx et appels _() des .py) sont en anglais.

python i18n.py            # extract + update + compile ; liste les chaînes à traduire
python i18n.py extract    # po/wavyribbonfill.pot
python i18n.py update     # reporte le modèle dans po/en.po et po/fr.po
python i18n.py compile    # locale/<langue>/LC_MESSAGES/wavyribbonfill.mo

Après toute modification d'un texte : lancer python i18n.py, compléter les msgstr vides de po/fr.po, relancer python i18n.py (en.po se remplit tout seul). Ne jamais modifier les .mo. Pour ajouter une langue, l'ajouter à LANGUAGES dans i18n.py et traduire le nouveau po/<langue>.po.

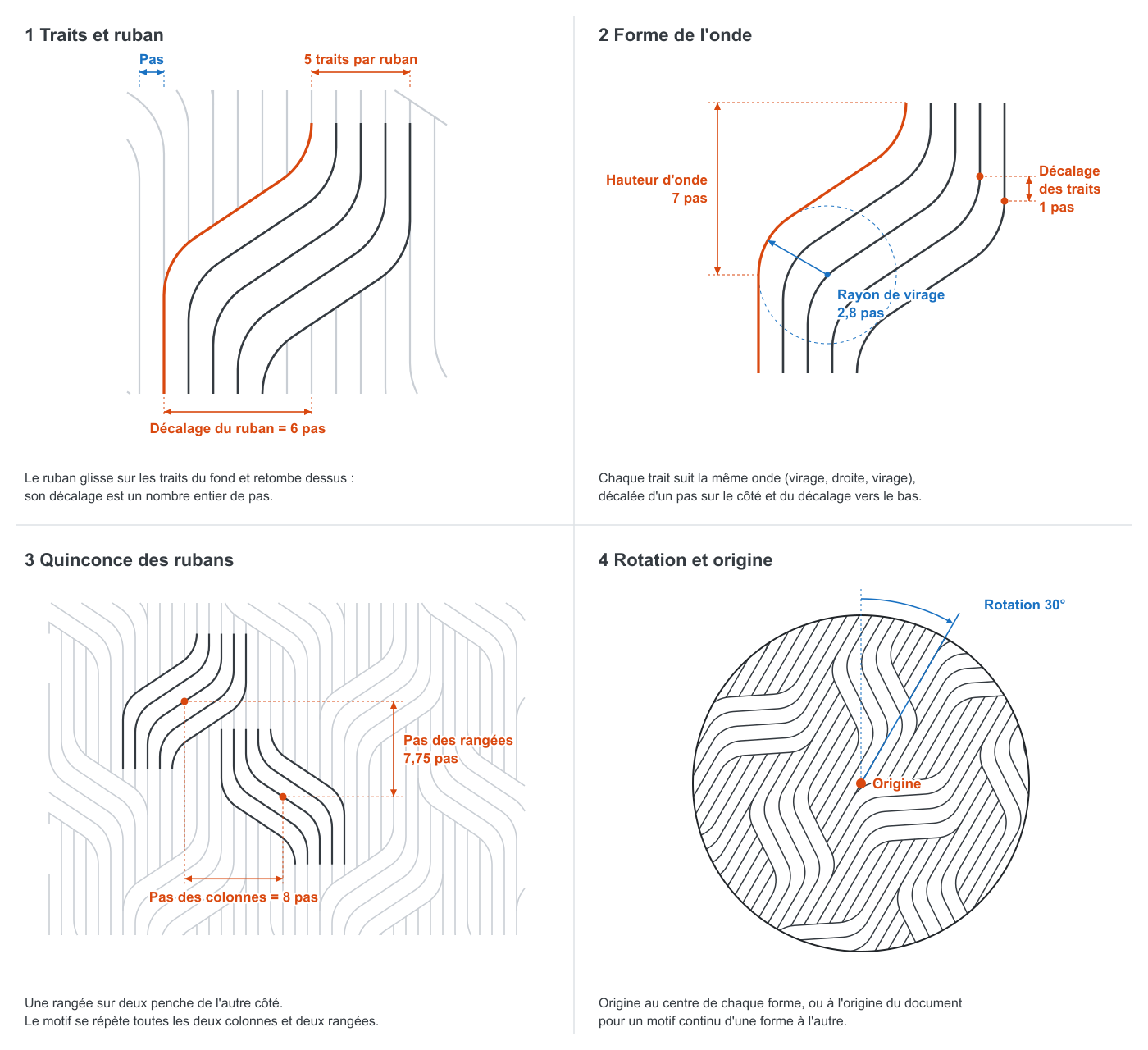

Schéma des paramètres

python docs/schema_parametres.py        # les deux versions
python docs/schema_parametres.py fr     # docs/parametres.png (1400 px, README)
python docs/schema_parametres.py en     # images/parameters_en.png (900 px, onglet « Aide »)

Le schéma est dessiné avec les fonctions du noyau, il reste donc fidèle au rendu réel. L'export PNG passe par inkscape.com. La version anglaise sert à la boîte de dialogue, Inkscape ne traduisant pas le chemin d'une image ; elle y est affichée aux 3/4 de sa taille (675 × 617).
